控制面板：

A.加熱開關鍵

B.攪拌開關鍵

C.設定鍵/SET

D.移位鍵/自整定鍵／<

E.設定減鍵／∨

F.設定加鍵／∧

G.溫度設定顯示窗口/PV

H.轉速設定顯示窗口/r/min

I.定時設定/時間顯示窗口/timing

J.加熱輸出指示燈/綠燈

K.回檢鍵

產品特點：

1.采用電熱套加熱，具有受熱面積大、均勻、升溫快的特點，[tallest溫度380℃。

2.可對50-10000ml標準或非標準反應瓶進行加熱攪拌。

3.采用德國PAPST系列直流無刷電機，性能穩定，噪音小，壽命長，無火花產生。

4.外殼采用一次性形成阻燃加強PBT注塑外殼，耐高溫，防腐蝕，且絕緣性能好。

5.30°斜面操控面板適合坐位和站位視角。

6.無極調速，低速平穩，高速強勁。

7.數顯轉速顯示功能。

8.定時范圍：0-999min。

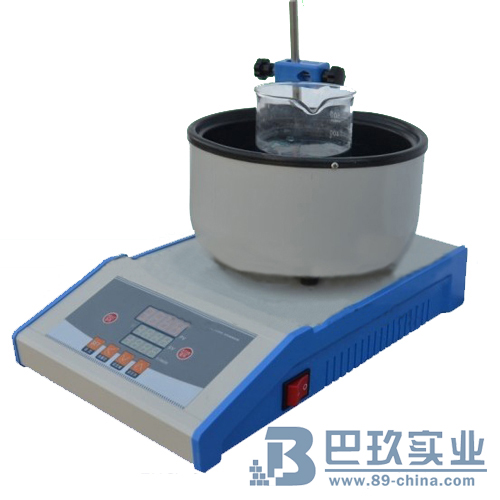

5000ml ZNCLD型 數顯定時磁力（電熱套）攪拌器的 技術參數：

10000ml ZNCLD型 數顯定時磁力（電熱套）攪拌器的 技術參數：

使用方法：

1.將立桿固定在攪拌器后上方螺絲孔內，調整好十字夾高度，用多用途夾將反應瓶固定好，放入合適攪拌子，插上內接傳感器插頭/外接傳感器探棒,插入電源～220V，打開總開關。

2.溫度設定：按下加熱開關按鍵，進入加熱狀態，PV窗口有數字顯示。按下SET鍵,PV窗口的數字閃爍，PV窗口的數字可通過“<”“∨”“∧”按鍵調整。再按下SET鍵，可退出PV窗口溫度設定狀態，PV窗口溫度設定完成。儀器工作時，PV窗口顯示測量溫度。設定出所需的加熱溫度如：100℃，綠燈亮表示加溫，綠燈滅表示停止。微電腦將根據所設定溫度與現時溫度的溫差大小確定加熱量，確保無溫沖一次升溫到位，并保持設定值與顯示值±1℃溫差下的供散熱平衡，使加熱過程輕松完成。

3.轉速設定：按下攪拌開關按鍵，進入攪拌狀態，r/min窗口有數字顯示。按下SET鍵,PV窗口數字閃爍，再按下SET鍵，PV窗口設定狀態退出，r/min窗口的數字閃爍，r/min窗口的數字可通過“<”“∨”“∧”按鍵調整。再按下SET鍵，可退出r/min窗口轉速設定狀態，r/min窗口轉速設定完成。儀器工作時，r/min窗口顯示測量轉速。100-2500轉/分，LCD顯示，按鍵選擇，低速平穩，高速強勁。

4.定時功能：打開總開關，timing窗口顯示“0”。按下攪拌開關按鍵或加熱開關按鍵，timing 窗口顯示上次操作設定的定時時間。按下SET設定鍵，PV窗口的數字閃爍，再按下SET設定鍵，PV窗口設定狀態退出，r/min窗口的數字閃爍，再按下SET設定鍵，r/min窗口設定狀態退出，timing窗口的數字閃爍，timing窗口的數字可通過“<”“∨”“∧”按鍵調整。再按下SET鍵，可退出timing窗口定時時間設定狀態，timing窗口時間設定完成。設定出所需的加熱攪拌定時時間如：5分鐘, timing窗口的數字隨攪拌時間增長而依次遞減，5、4、3、2、1直至顯示End，加熱攪拌停止,PV窗口、r/min窗口不顯示。 timing窗口單位為分鐘，可定時范圍為1-999,timing窗口數字設定為“0”，為不定時狀態。儀器可加熱攪拌同時定時，也可單獨定時。

5.實驗完畢，關閉總開關。仍需要再次進行實驗，可按加熱開關按鍵與攪拌開關按鍵，重新進行實驗。

6．回檢功能：在儀器工作狀態下方便查看各個功能的設定值。按下回檢鍵，可看到PV窗口設定的溫度值，再按下回檢鍵，可看到r/min窗口設定的轉速值，再按下回檢鍵，可看到timing窗口設定的定時時間，再按下回檢鍵，可退出回檢狀態。操作過程中，查看完某個設定值后，不再查看其它，不按回檢鍵，8秒后自動退出回檢狀態，進入正常顯示狀態。

7.自整定功能：啟動自整定功能可使不同加熱段或加熱功率與溶液多少無規律時，升溫時間[much]短，沖溫低至，平衡理想地，但改變加熱介質或加溫條件后自整定應重新設定。

8.啟動自整定：在正常測量控制狀態，按住“<”鍵8秒，即可進入自整定狀態，自整定狀態下ＡＴ燈閃爍，如果過程需要停止自整定，再按住“<”鍵8秒即可。

9．按SET設定鍵調整各個功能參數時，8秒內無任何按鍵操作，儀器自動退出設定狀態，進入正常顯示狀態。如參數仍需調整，需要再次按SET設定鍵，進入設定狀態。

10.攪拌器后下方有一橡膠塞子，用來保護外用熱電偶插座不腐蝕生銹和導通內線用，拔掉則內探頭斷開，機器停止工作。如用外用熱電偶時應將此塞子拔掉保存，將外用熱電偶插頭插入插座并鎖緊螺母，然后將不銹鋼探棒放入溶液中進行控溫加熱。

11.該電器設有斷偶保護功能，當熱電偶連接不良時，顯示窗“hhhh”綠燈滅，電器即停止加溫，需檢查后再用。

注意事項：

1.為保證安全使用請務接地線。

2.為延長產品的使用，所有磁力攪拌器的電機均帶有風扇散熱功能，故作加熱實驗時特別是高溫加熱試驗時，該儀器不能單做加熱使用，務將電機調至旋轉或中速旋轉狀態（或空轉），以防止電機、電器受高溫輻射而損壞。如電機不能啟動旋轉，應及時找經銷商予以維修，否則不按要求操作造成損壞或損失，不予負責。

3.加熱部分溫度較高，工作時需小心，以免燙傷。

4.做高溫加熱結束時，請先關加熱，待幾分鐘余溫散后再關攪拌。

5.有濕手，液體溢出，或長期置于濕度過高條件下出現的漏電現象，應及時烘干或自然曬干后再用，以免發生危險。

6.使用時，套內有白煙和異味冒出，顏色由白色變為褐色再變成白色屬于正?，F象，因玻璃纖維在生產過程中含有油質及其他化合物，應放在通風處，數分鐘消失后即可正常使用。

7.3000ml以上電熱套使用時有吱-吱響聲是爐絲結構不同及與可控硅調壓脈沖信號有關，可放心使用。

8.液體溢入套內時，請迅速關閉電源，將電熱套放在通風處，待干燥后方可使用，以免漏電或電器短路發生危險。

9.長期不用時，請將電熱套放在干燥無腐蝕氣體處保存。

10.請不要空套取暖或干燒。

11.環境濕度相對過大時，可能會有感應電透過保溫層傳至外殼，請務接地線，以免漏電，并注意通風。

12.相對濕度：35％-85％（無冷凝）。

13.保險管Φ5×20 15A。
